產品概述

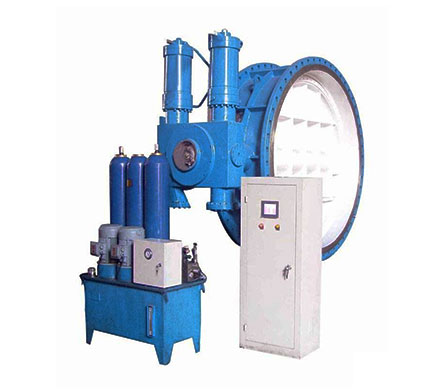

D743H/Y液動硬密封蝶閥是一種多層次金屬硬密封蝶閥適用性很強的新型產品，采用液動執行機構和法蘭式硬密封三偏芯蝶閥組合，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。液動蝶閥以液壓執行機構作為動力源，通過雙向齒輪泵輸出壓力油，經油路集成塊的控制送至油缸，實現活塞往復運動，同時通過曲柄轉動閥軸、閥板作90度范圍旋轉，達到調節流量的目的。廣泛適用于冶金、礦山、電力、建材、醫藥、化工等行業生產過程中，能對管道中介質的流量進行遠程控制或現場控制。產品特點：雙向零泄漏，密封可靠，可用于高真空系統；自緊式密封，超低扭矩，啟閉迅速省力；結構簡單，體積小，易維護，易安裝；使用壽命長，適宜頻繁開關，經久耐用；具有加長型精密復合軸承和閥桿防沖出安全設計。

技術指標

閥門型號：D743H-16、D743Y-25

公稱通徑：DN50～DN1200

公稱壓力：PN1.0、1.6、2.5，Class125、150、300

介質允許流向：單向或雙向

驅動方式：液動

適用溫度：-20～100℃；-20～380℃

適用介質: 油品、天然氣、氫氣、一氧化碳、二氧化碳、氧氣、重整氣、催化裂化干氣、變換氣、水、蒸汽等。

閥門開關無泄漏次數≥10萬次

執行標準

主要性能規范

液動執行機構原理介紹

液壓傳動是液體作為工作介質來實現能量傳遞的一種傳動方式。

液壓傳動在工業中使用的非常廣泛，隨著相關技術的提高，液壓傳動在閥門領域得到了不少的應用，閥門液動裝置就是以液壓傳動來控制閥門啟閉和調節的一種設備液動閥門是以液壓力來啟閉和調節閥門的結構單元，工作介質為液壓油。液動閥門是由控制、動力和執行機構三個部分所組成的。液動閥門的控制部分是指各種閥門，例如壓力控制閥、流量控制閥、方向控制閥和電氣控制系統等，控制部分由執行部分驅動操作。液壓閥門的動力部分主要包括電動機、氣動馬達、液壓泵和油箱等裝置，電動機、氣動馬達運轉所產生的有效功率，通過動力部分轉化成為流體壓力，傳導給執行機構并實現為對控制部分的動作，也就是閥門的啟閉或調節。液壓閥門的執行機構被分為液壓缸執行機構和液壓馬達執行機構，這兩種執行機構在結構上有所差異，前者的結構適于實現往復直線運動，后者則適于實現回轉運動。

D743H/Y液動硬密封蝶閥不同的控制部分應搭配合適的執行機構。液動閥門的用途：液動閥門的運轉必須要配合液壓傳動系統，也就是鋪設專門的管路，因此普通的工作環境較少使用液動閥門。一般來說，液動閥門在污水處理、石油化工、天然氣及礦山漿液處理方面使用較廣，配合液動訊號裝置，能實現遠距離的自動化、集中化控制。
